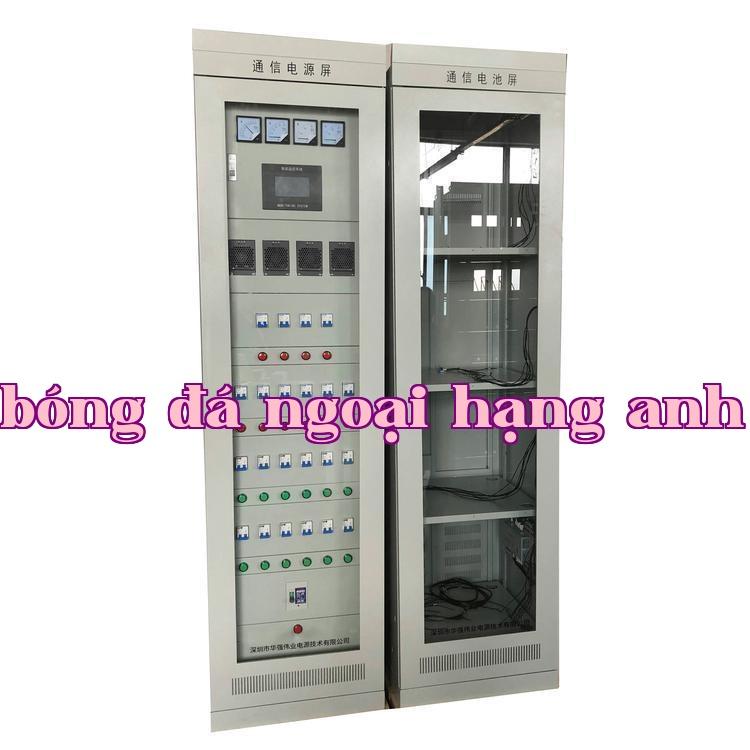

Khi tiến hành kiểm tra và sửa chữa sự cố của nguồn điện chuyển mạch tần số cao, thường sẽ tuân theo một quy trình hệ thống và chi tiết. Dưới đây là các bước và phương pháp cụ thể:
Một, Kiểm tra ban đầu
1. Quan sát bên ngoài:
Kiểm tra bên ngoài nguồn điện xem có dấu hiệu hư hỏng, cháy, biến dạng hay không.
Kiểm tra các linh kiện trên bo mạch xem có hiện tượng rò rỉ chất điện phân, cháy hoặc nổ hay không.
2. Xác định hiện tượng sự cố:
Giao tiếp với người dùng để hiểu rõ hiện tượng sự cố cụ thể của nguồn điện, như không thể khởi động, điện áp đầu ra không ổn định...
Dựa vào hiện tượng sự cố để phán đoán sơ bộ phạm vi sự cố có thể xảy ra.
Hai, Đo lường bằng dụng cụ đo
1. Đo bằng đồng hồ vạn năng:
Đo giá trị điện trở tại đầu vào nguồn, xác định xem có hiện tượng ngắn mạch hoặc hở mạch hay không.
Đo điện áp và dòng điện của các linh kiện như điốt chỉnh lưu, tụ lọc, điện trở hạn dòng, xác định xem chúng có hoạt động bình thường hay không.
Kiểm tra xem điện trở giới hạn dòng tại cực G (cực cổng) và điện trở phát hiện quá dòng tại cực S (cực nguồn) có bị thay đổi giá trị, bị hỏng hoặc hàn rời không. kết quả bóng đá số
2. Quan sát bằng dao động ký:
Đối với nguồn điện có bộ phận điều chế rộng xung (PWM), sử dụng máy hiện sóng để quan sát tín hiệu tại đầu CT của khối PWM so với đất có phải là sóng răng cưa hoặc tam giác tuyến tính tốt hay không.
Quan sát sóng hình ở đầu ra V0 xem có phải là tín hiệu xung hẹp có trật tự hay không.
Ba, Xác định vị trí và phân tích sự cố
1. Sự cố cầu chì bị đứt:
Kiểm tra các linh kiện như điốt chỉnh lưu, tụ điện điện phân cao áp, transistor công suất chuyển mạch có bị đánh thủng, hở mạch hay hư hỏng hay không. bóng đá ngoại hạng anh
Kiểm tra xem chip điều khiển UC3842 cùng các linh kiện ngoại vi có bị hư hỏng hay không.
2. Sự cố không có điện áp một chiều đầu ra hoặc điện áp đầu ra không ổn định:
Kiểm tra xem trong nguồn có hiện tượng hở mạch hoặc ngắn mạch hay không.
Kiểm tra xem mạch bảo vệ quá áp, quá dòng có hoạt động bình thường hay không.
Kiểm tra xem mạch dao động có hoạt động bình thường hay không, cũng như điốt chỉnh lưu và tụ lọc trong mạch lọc tần số cao có bị hư hỏng hay không.
3. Sự cố khả năng tải của nguồn kém:
Kiểm tra xem các linh kiện có bị già hóa hay không, đặc biệt là trạng thái làm việc của transistor công suất.
Kiểm tra xem diode ổn áp có bị nóng rò điện hay không và điốt chỉnh lưu có bị hư hỏng hay không.
4. Sự cố chip UC3842 bị hư hỏng:
Khi cấp điện, đo điện áp tại các chân của chip UC3842 để xác định xem chip có bị hư hỏng hay không.
Nếu chip bị hư hỏng, cần thay thế chip mới và kiểm tra xem mạch ngoại vi có hoạt động bình thường hay không.
Bốn, Sửa chữa và thay thế
1. Thay thế linh kiện bị hư:
Dựa vào kết quả xác định vị trí sự cố, thay thế các linh kiện bị hư như điốt chỉnh lưu, tụ lọc, transistor công suất...
Thay thế chip điều khiển và các linh kiện ngoại vi bị hư.
2. Hàn và kết nối:
Hàn lại các điểm hàn bị bong, hàn không chắc.
Đảm bảo tất cả các điểm kết nối chắc chắn, không bị lỏng lẻo hoặc tiếp xúc kém.
3. Kiểm tra và hiệu chỉnh:
Sau khi sửa chữa, tiến hành kiểm tra nguồn điện để đảm bảo nó hoạt động bình thường.
Điều chỉnh điện áp và dòng điện đầu ra về giá trị đã cài đặt và kiểm tra tính ổn định của chúng.
Năm, Tổng kết và phòng ngừa
1. Tổng kết nguyên nhân sự cố:
Tổng kết sự cố này, phân tích nguyên nhân sự cố và quá trình sửa chữa.
Đề xuất các biện pháp phòng ngừa để tránh sự cố tương tự xảy ra lần nữa.
2. Thiết lập hồ sơ sửa chữa:
Thiết lập hồ sơ sửa chữa chi tiết, bao gồm hiện tượng sự cố, nguyên nhân sự cố, quá trình sửa chữa và kết quả.
Cung cấp tài liệu tham khảo và cơ sở cho các lần sửa chữa sau.
Tóm lại, các nhà sản xuất nguồn điện chuyển mạch tần số cao khi kiểm tra và sửa chữa sự cố của nguồn điện chuyển mạch tần số cao cần tuân theo một chuỗi quy trình hệ thống và chi tiết. nhận định bóng đá Qua các bước như kiểm tra ban đầu, sử dụng thiết bị đo lường, xác định và phân tích sự cố, sửa chữa và thay thế linh kiện cũng như tổng kết và phòng ngừa, đảm bảo nguồn điện hoạt động trở lại bình thường và nâng cao độ ổn định và độ tin cậy của nó.
